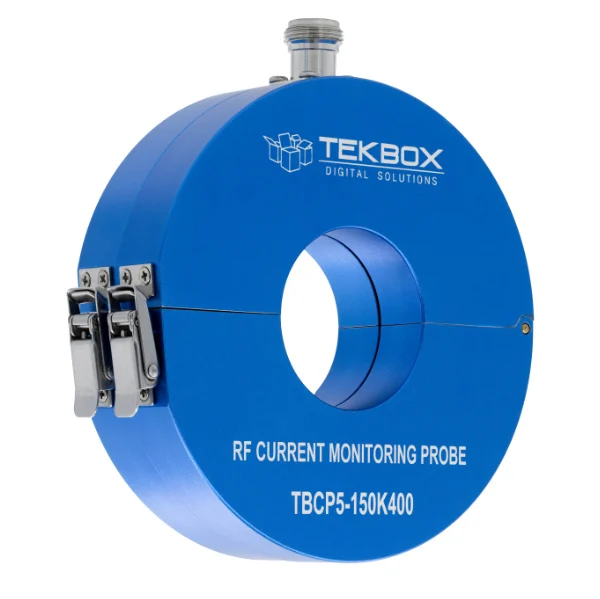

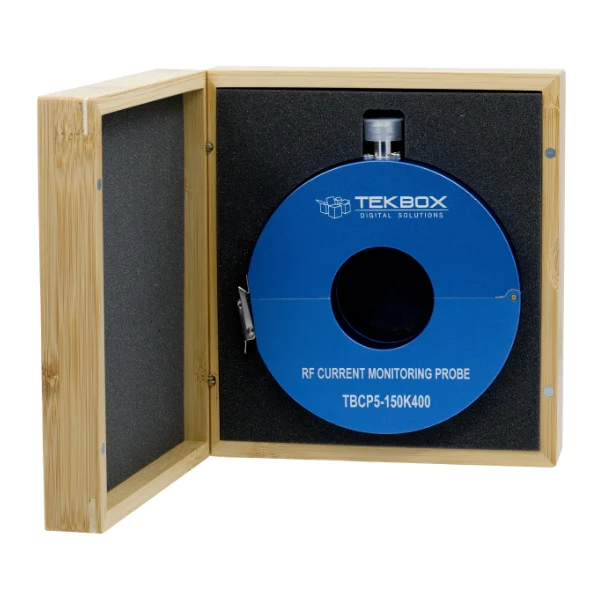

Tekbox TBCP5-150K400 Sonda de monitoreo de corriente

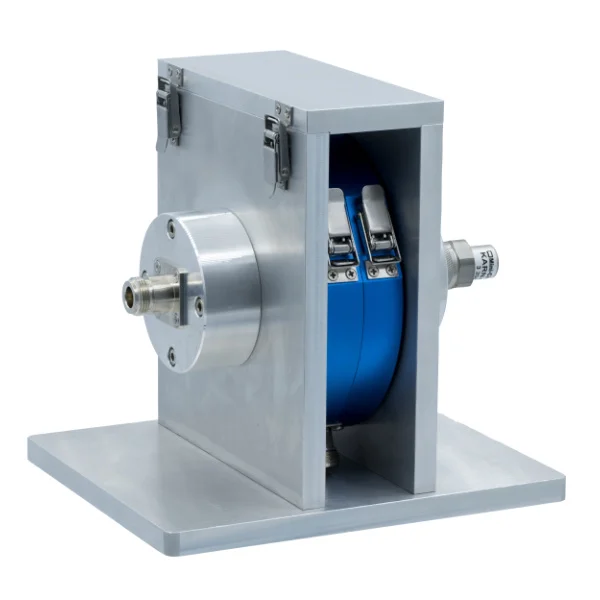

La TBCP5-150K400 es una sonda de medida de corriente RF a presión que amplía la gama de equipos de medida asequibles de Tekbox.

La sonda presenta una respuesta en frecuencia plana de 150 kHz a 400 MHz y caracterizada en el rango de 10 Hz a 500 MHz. La TBCP5-150K400 se ha desarrollado para aplicaciones de monitorización de corriente de alta frecuencia en las que se requiere una saturación magnética muy alta.

Su transimpedancia no se ve afectada por corrientes de polarización de hasta 200 amperios. La apertura de la sonda es de 46 mm. La impedancia de transmisión es de 11 dB Ohm, con un ancho de banda de 3 dB de 150 kHz a 400 MHz.

Destacados:

• Gama de frecuencias caracterizada: 10 Hz a 500 MHz " Ancho de banda de 3 dB: típ. 150 kHz a 400 MHz
• Impedancia de transmisión: típ. 11 dB Ohm (equivalente a 3,5 Ohm) en el rango plano (a 50 Ohm de impedancia de terminación)
• Impedancia de inserción: <400 mOhm hasta 400 MHz (medida utilizando el método de medición en serie)
• Capacidad de derivación: <1 pF (para cable concéntrico de 10 mm de diámetro)
• Impedancia de salida: 50 Ohm (resistencia ajustada)
• Máx. "Corriente máx. en modo común (DC - 400 Hz): 200 A (sin influencia en la transimpedancia)
• Máx. Corriente primaria (HF): 2 A
• Máx. Temperatura del núcleo: 125 °C "Tipo de conexión: conector N
• Diámetro de apertura: 46 mm
• Diámetro exterior: 124 mm
• Altura: 36 mm "Peso: 320 g
